水泵的性能參數如流量Q 揚程H 軸功率P 轉速n 效率η 汽蝕之間存在的一定的關系。他們之間的量值變化關系用曲線來表示，這種曲線就稱為水泵的性能曲線。
水泵的性能參數之間的相互變化關系及相互制約性：首先以該水泵的額定轉速為先決條件的。

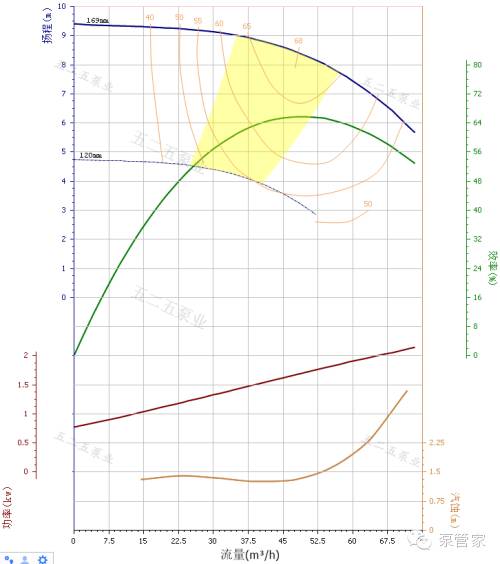

水泵性能曲線主要有三條曲線：流量—揚程曲線，流量—功率曲線，流量—效率曲線，如上圖藍色曲線（Q-H曲線），綠色曲線（Q-η曲線），暗紅色曲線（Q-P曲線）,最下面的灰色曲線為（流量汽蝕曲線）。
它是離心泵的基本的性能曲線。比轉速小于80的離心泵具有上升和下降的特點(既中間凸起，兩邊下彎)，稱駝峰性能曲線。比轉速在80～150之間的離心泵具有平坦的性能曲線。比轉數在150以上的離心泵具有陡降性能曲線。一般的說，當流量小時，揚程就高，隨著流量的增加揚程就逐漸下降。
軸功率是隨著流量而增加的,注意此處是軸功率不是電機功率，當流量Q=0時，相應的軸功率并不等于零，而為一定值(約正常運行的60%左右)。這個功率主要消耗于機械損失上。此時水泵里是充滿水的，如果長時間的運行，會導致泵內溫度不斷升高，泵殼，軸承會發熱，嚴重時可能使泵體熱力變形，我們稱為“悶水頭”，此時揚程為最大值，當出水閥逐漸打開時，流量就會逐漸增加，軸功率亦緩慢的增加。
在選擇與水泵配套的電機輸出功率時，必須根據水泵的工作情況選擇比水泵軸功率稍大的功率，以免在實際運行中，出現小機拖大泵使電機過載、燒毀等事故，同時也避免配過大功率的電機，使電機的容量不能充分利用，從而降低電機的效率和功率因素。
它的曲線象山頭形狀，當流量為零時，效率也等于零，隨著流量的增大，效率也逐漸的增加，但增加到一定數值之后效率就下降了。
曲線上有個最高點，即離心泵的最高效率點。是水泵最經濟工作的一個點，在該點左右的一范圍內（一般不低于最高效率點的10%左右）都是屬于效率較高的區域，在水泵選形時，應使泵站設計所要求的流量和揚程能落在高效率段的范圍內。

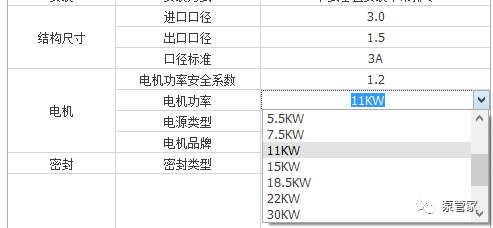

電機的選擇要留有一定的安全余量。經驗做法：
軸功率 余量
0.12-0.55kw 1.3-1.5倍
0.75-2.2kw 1.2-1.4倍
3.0-7.5 kW 1.15-1.25倍
11 kW以上 1.1-1.15倍
汽蝕曲線一般會隨著流量，汽蝕也逐漸的增加，但有的泵不是。
有的曲線圖上也會有等效曲線，有等效曲線的曲線圖對應的泵一般能切割或變頻。
水泵特性曲線與水泵所輸送的黏度有關，黏度愈大，泵體內的能量損失愈大，水泵的揚程、流量都要小，效率要下降，而軸功率也隨之增大,所以如果是黏度曲線,需要進行黏度換算。

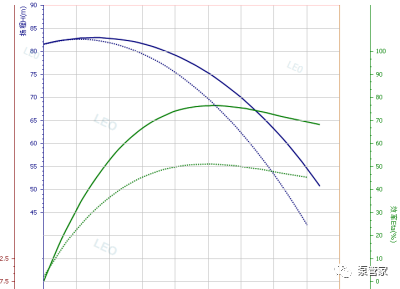

下圖虛線為黏度220,比重0.8時換算的性能曲線。
系列型譜圖
離心泵性能曲線圖上每個點對應一個工況，離心水泵在最高效率點工作是最理想的，但這一要求并不現實，一般是規定一個工作范圍。
如上圖中的曲線1上的AB段，在此范圍內泵運行的效率下降不大。通過改變轉速或切割葉輪也叫擴大泵的運行機制范圍，曲線2即是改變轉速或切割葉輪前后的特性曲絨．曲線3、4是改變轉速速的相似拋物線或是切割外徑的切割線(拋物線)。方塊ABCD稱為泵擴大r的工作范圍，泵町以在此范同的任·點工作，而且效率下降最多不會超過10%。把許多泵的工作范圍畫在一張坐標圖中．稱為型譜。為了使圖形協調．高揚程和大流量時的工作范圍不致過大(因高揚程大流量的工作范圍相對變大)，通常采用對數坐標表示。一般每種系列泵有一個型譜。

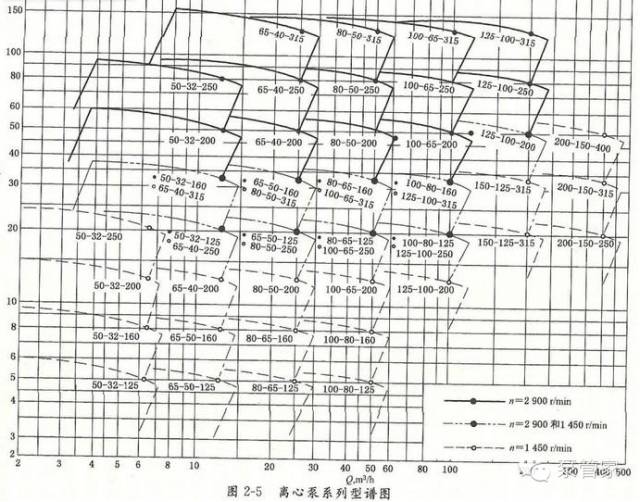

上圖泵的工作范圍系列型譜方面供用戶選型，另一方面可用于指導開發新產品的方向。每種系列最好用幾種比轉速的水力模型，泵的口徑按一定的流量間隔比變化，同一口徑的泵的揚程也按一定的間隔比變化。圖2-5是某型離心泵的系列型譜圖。

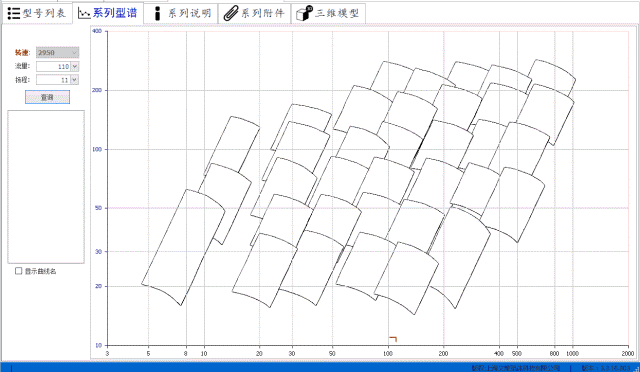

型譜選型動畫
